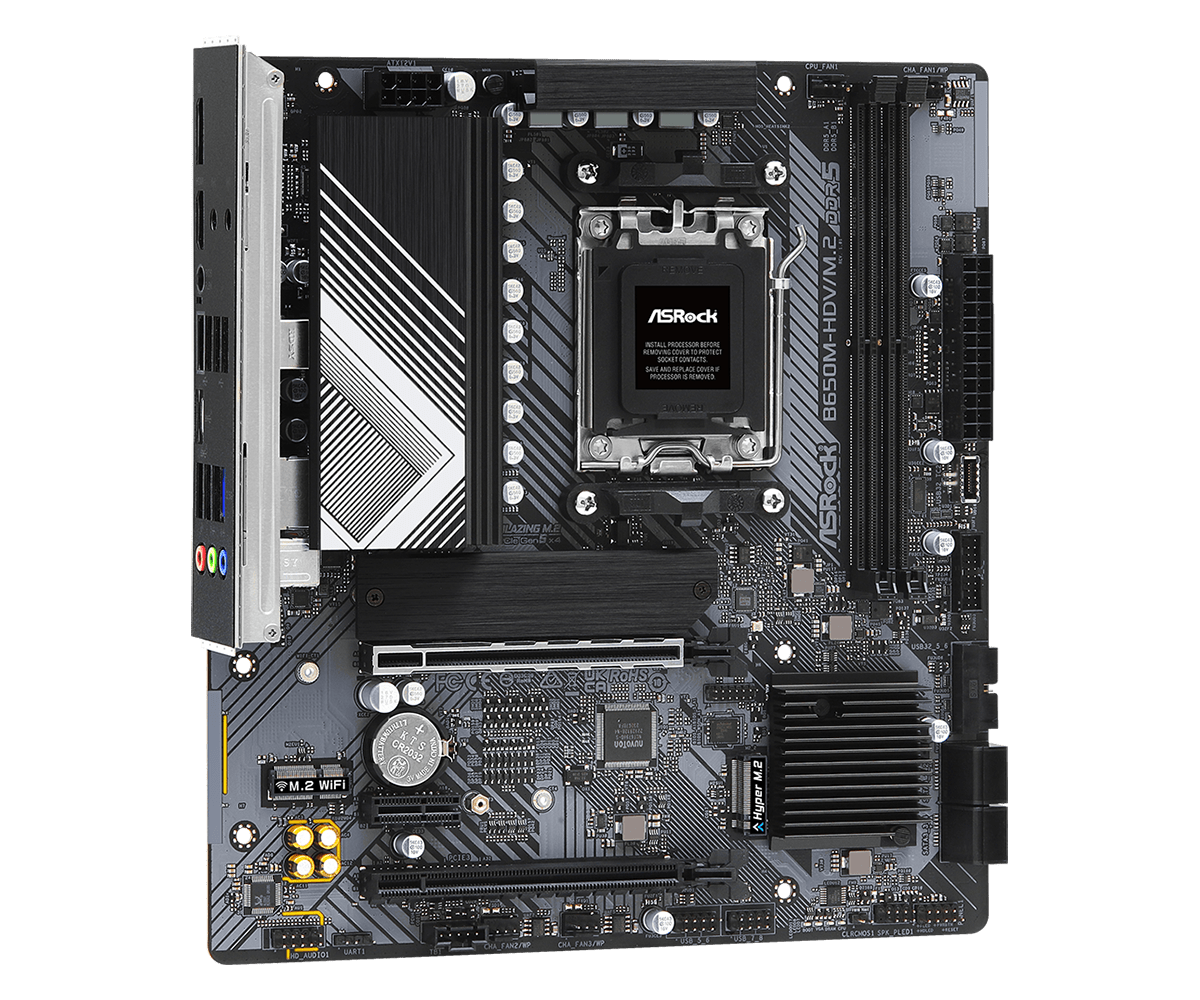

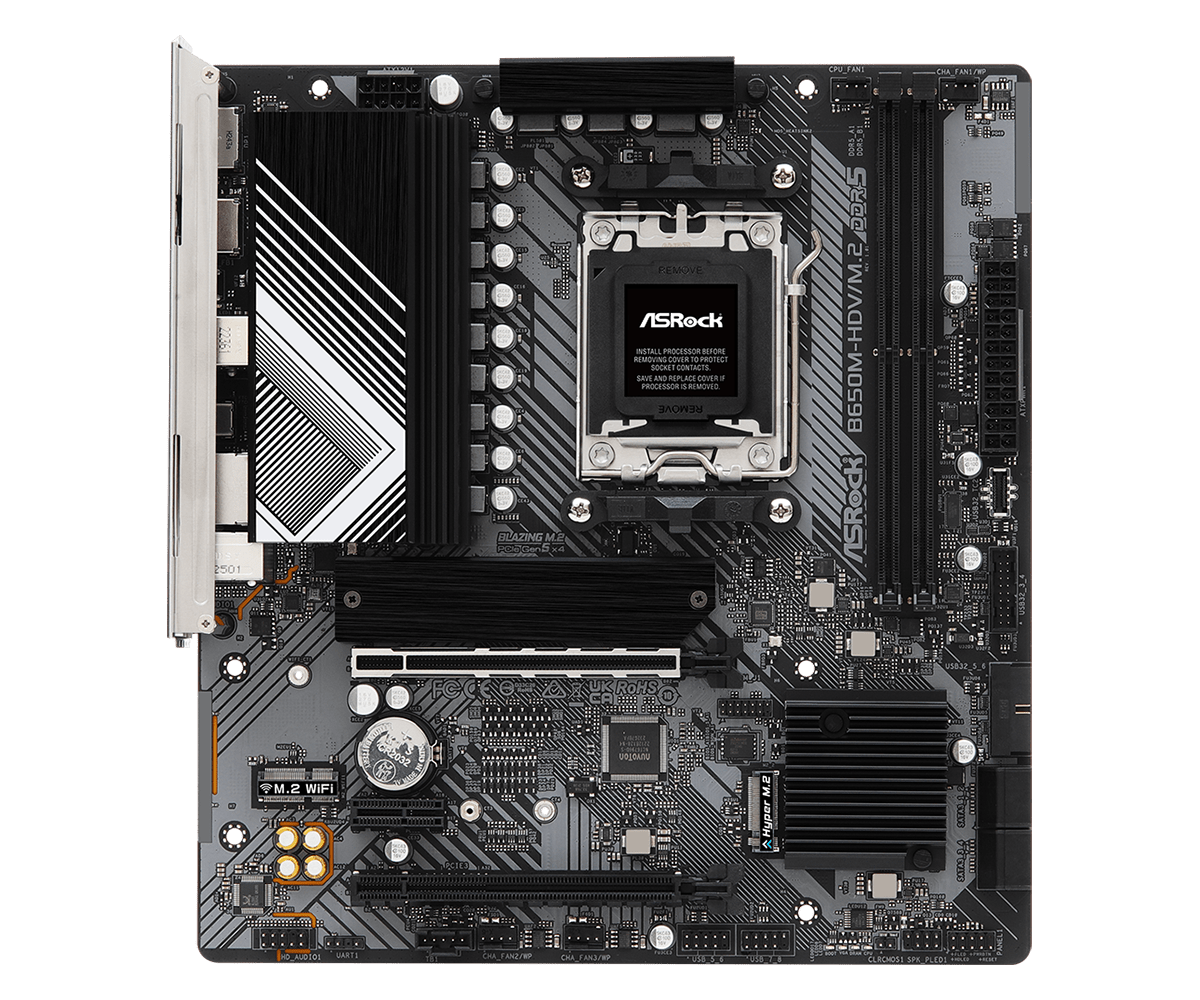

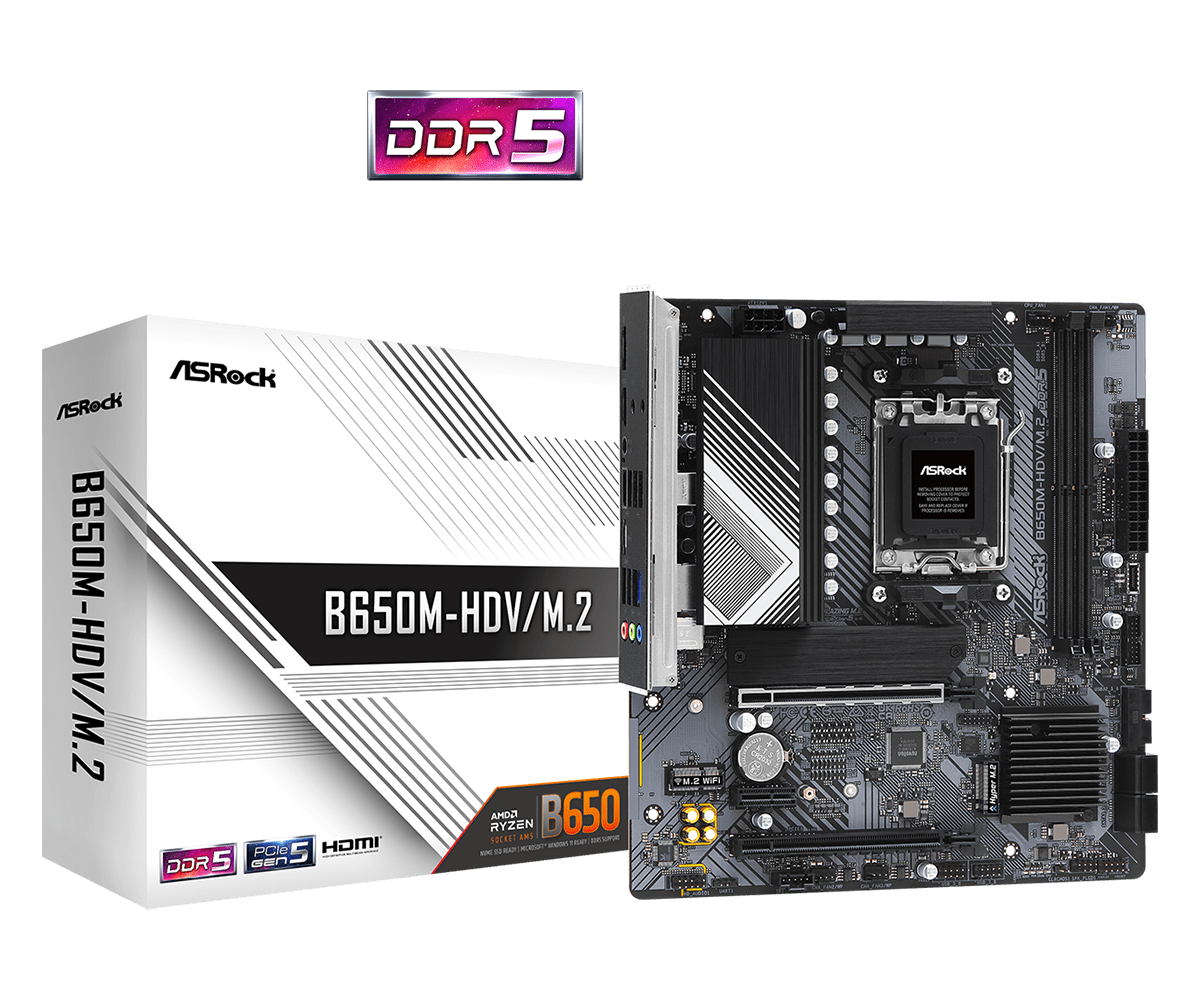

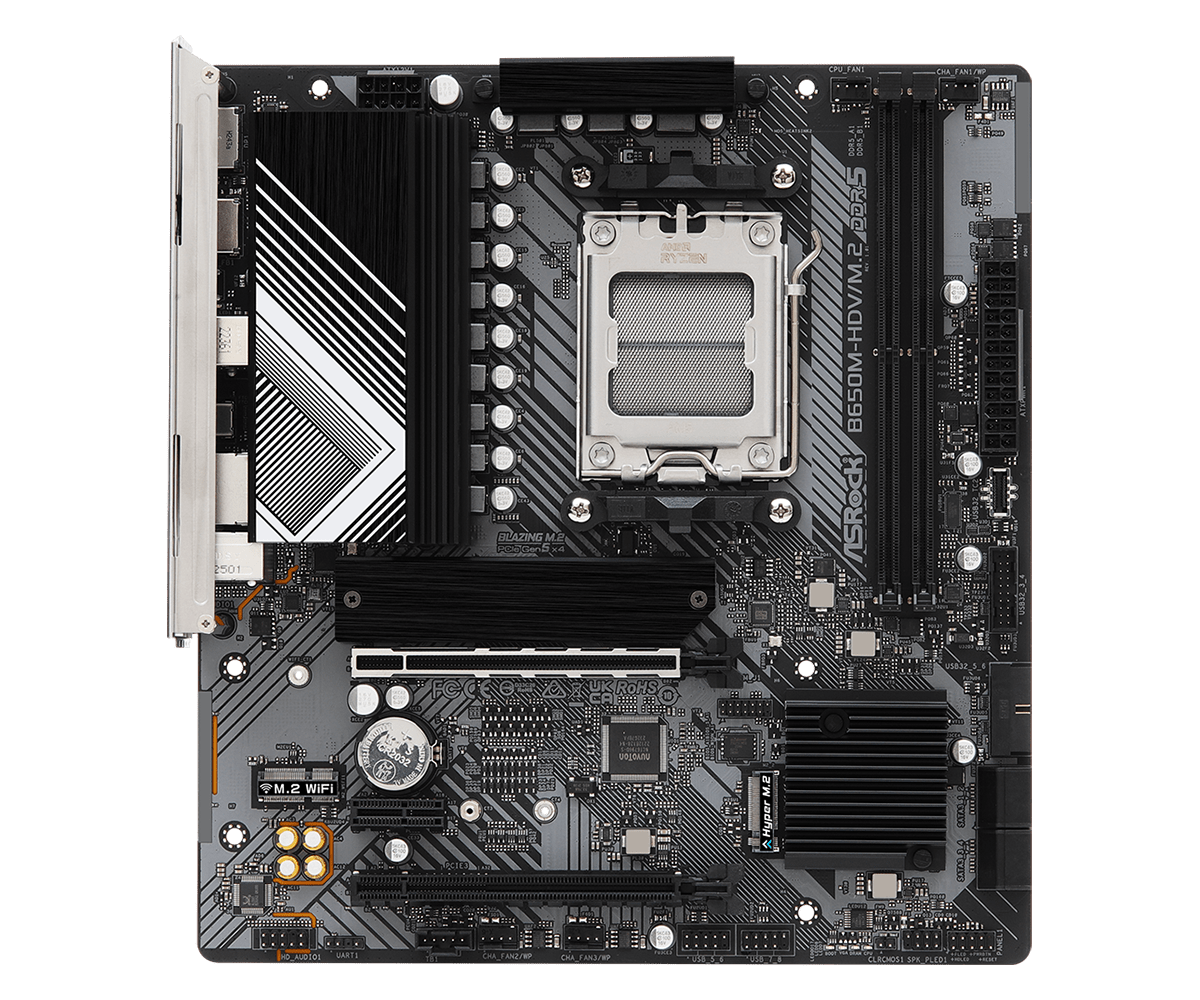

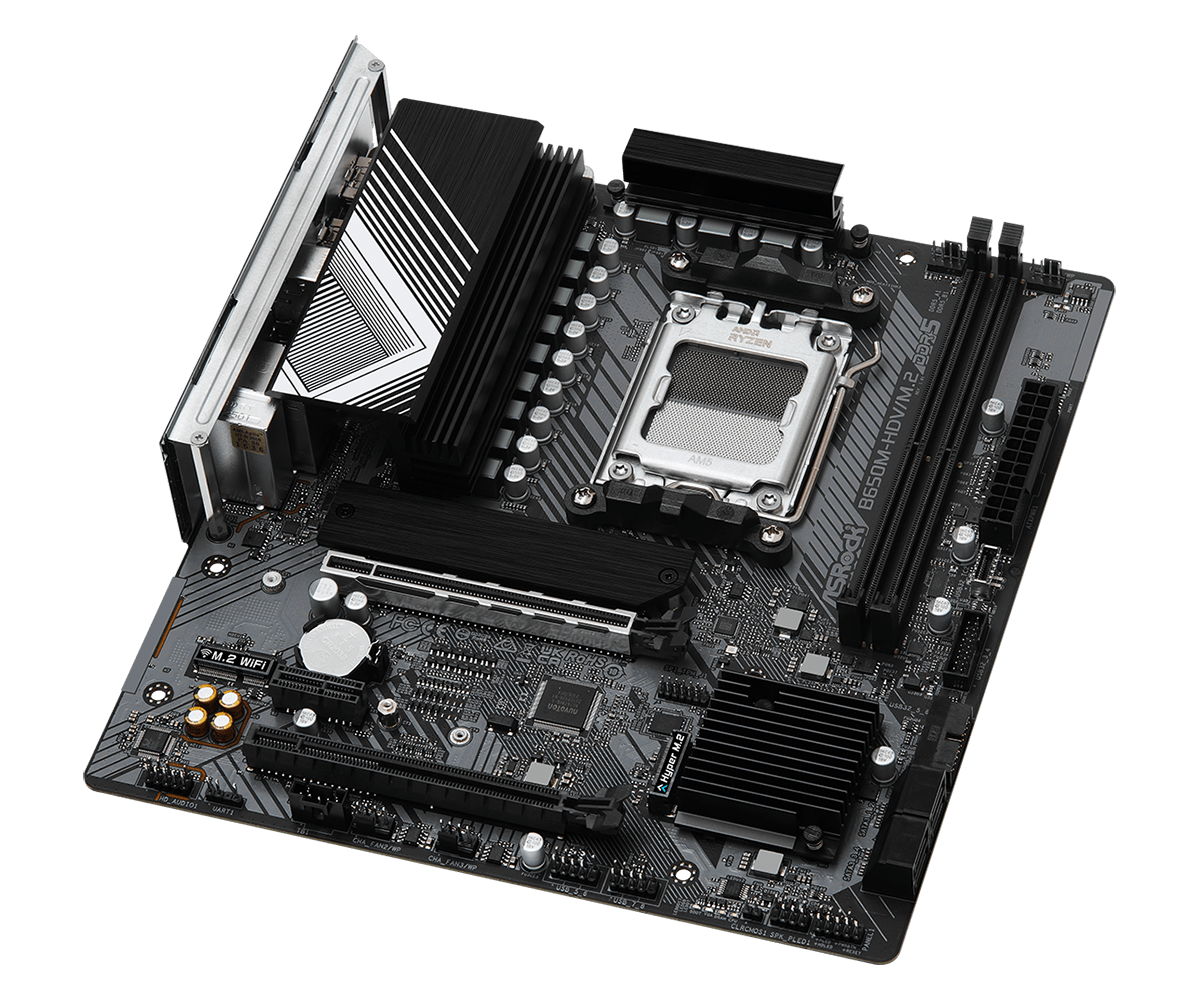

B650M-HDV/M.2

Creada para la PC más avanzada

AM5 cambia todo

Tecnología AMD EXPO™

Diseño VRM optimizado

• Dr. MOS
• Diseño de fase de potencia 8+2+1
• 2oz Copper PCB

¡Dr.MOS es la solución de etapa de potencia integrada que está optimizada para aplicaciones síncronas de tensión reductora! En comparación con los MOSFET discretos tradicionales, entrega de manera inteligente una corriente más alta para cada fase, lo que brinda un resultado térmico mejorado y un rendimiento superior.

Memoria DDR5 con circuito de protección

Debido a la arquitectura eléctrica única de DDR5 DIMM, existe un alto riesgo de dañar el módulo de memoria si la alimentación de CA no se desconecta correctamente durante la extracción o instalación. Para evitar esto, ASRock ha implementado un circuito de protección sin problemas en cada placa base DDR5, lo que reduce el riesgo de dañar el módulo de memoria.

Ranura de acero reforzado

[Versión PCIe 4.0]

La ranura de acero reforzado es compatible con el estándar PCI Express 4.0. Los diversos beneficios incluyen:

✔ Puntos de anclaje adicionales

✔ Pestillo más fuerte

✔ Asegurar la estabilidad de la señal

✔ Asegúrese de que las tarjetas gráficas pesadas estén bien instaladas.led.

Nahimic Audio

• Audio que importa
• Mejor calidad de la comunicación
• Experiencia de juego definitiva

Ya sea que esté usando auriculares, auriculares, parlantes externos o internos, a través de USB, Wi-Fi, salida analógica o incluso HDMI, Nahimic Audio le ofrece la experiencia auditiva más atractiva, vibrante y rica en detalles.

PCIe Gen5 ardiente M.2

El Blazing M.2 se adapta al último estándar PCI Express 5.0 para realizar el doble de ancho de banda en comparación con la generación anterior, con una impresionante velocidad de transferencia de 128 Gb/s, está listo para liberar todo el potencial de los futuros SSD ultrarrápidos.

Dragon 2.5 Gb/s LAN

La plataforma LAN inteligente de 2,5 Gb/s está diseñada para un rendimiento de red máximo para los exigentes requisitos de las redes domésticas, los creadores de contenido, los jugadores en línea y los medios de transmisión de alta calidad. Aumente el rendimiento de la red hasta 2,5 veces el ancho de banda en comparación con el gigabit Ethernet estándar, disfrutará de una experiencia de conectividad más rápida y sin concesiones para juegos, transferencias de archivos y copias de seguridad.

USB frontal 3.2 Gen2 Tipo-C

El encabezado frontal USB 3.2 Gen2 Type-C ofrece una velocidad de transferencia de datos de hasta 10 Gbps y un diseño USB reversible de próxima generación en el panel frontal de la carcasa de la computadora.

M.2 (TECLA E) Para WiFi

Además del puerto LAN integrado, los usuarios también pueden elegir conexiones inalámbricas mediante la ranura M.2 (Clave E).

*El módulo Wi-Fi no está incluido.

EZ Setting

• Instalador de controladores automáticos

  Retroceso del BIOS

  Escudo IO preinstalado

Ya no se necesita la unidad óptica o el DVD del controlador! La placa base ASRock ya tiene su controlador Ethernet preempaquetado en BIOS ROM, una vez que termine de instalar el sistema operativo, simplemente siga las instrucciones y permita que ADI descargue e instale todos los controladores necesarios automáticamente.

Paso 1: Instale el instalador del controlador automático

Paso 2: ADI descargará e instalará automáticamente todos los controladores necesarios.

Paso 3: ¡Listo!

Características

Excelente productividad

– PCIe Gen5 (M.2)

– DDR5 de doble canal

Durabilidad sólida como una roca

– Fase de potencia 8+2+1, 50A Dr.MOS

– Escudo de E/S preinstalado

Juegos ultrarrápidos

– Actualización 2.5G LAN EZ

– Botón de retroceso del BIOS

– Instalador de controlador automático ASRock

Solucionador de problemas EZ

– Comprobador de estado de publicaciones de ASRock

UPC

– Compatible con procesadores AMD Socket AM5 Ryzen™ serie 7000

conjunto de chips

-AMD B650

Memoria

– Tecnología de memoria DDR5 de doble canal

– 2 ranuras DIMM DDR5

– Admite memoria DDR5 no ECC, sin búfer hasta 6400+(OC)

– Máx. capacidad de la memoria del sistema: 64GB

– Admite módulos de memoria Extreme Memory Profile (XMP) y EXTended Profiles for Overclocking (EXPO)

BIOS

– 256Mb AMI UEFI Legal BIOS con soporte GUI

Gráficos

Gráficos AMD RDNA™ 2 integrados (el soporte real puede variar según la CPU)

– 1 x Compatible con HDMI 2.1 TMDS/FRL 8G, compatible con HDR, HDCP 2.3 y máx. resolución hasta 4K 120Hz

– 1 x DisplayPort 1.4 con DSC (comprimido), compatible con HDCP 2.3 y máx. resolución hasta 4K 120Hz

Audio

– Audio HD de 7.1 canales (códec de audio Realtek ALC897)

– Audio nahímico

LAN

– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s

– Dragón RTL8125BG

– Compatible con el software Dragon 2.5G LAN

– Control de ancho de banda de ajuste automático inteligente

– Interfaz de usuario visual fácil de usar

– Estadísticas de uso de la red visual

– Configuración predeterminada optimizada para los modos de juego, navegador y transmisión

– Control de prioridad personalizado por el usuario

Tragamonedas

UPC:

– 1 ranura PCIe 4.0 x16 (PCIE1), compatible con el modo x16*

– 1 ranura PCIe 4.0 x16 (PCIE3), compatible con el modo x4*

Conjunto de chips:

– 1 ranura PCIe 4.0 x1 (PCIE2)*

– 1 x Zócalo M.2 (Clave E), admite módulo WiFi tipo 2230 WiFi/BT PCIe

– Compatible con AMD CrossFire™

– Contacto dorado de 15 μ en ranura VGA PCIe (PCIE1)

* Admite SSD NVMe como discos de arranque

Almacenamiento

UPC:

– 1 x zócalo Blazing M.2 (M2_1, clave M), compatible con el modo PCIe Gen5x4 tipo 2280 (128 Gb/s)*

Conjunto de chips:

– 1 x Socket Hyper M.2 (M2_2, Key M), compatible con el modo tipo 2260/2280 PCIe Gen4x4 (64 Gb/s)*

– 4 conectores SATA3 de 6,0 Gb/s

* Admite SSD NVMe como discos de arranque

REDADA

– Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA

– Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento M.2 NVMe*

*Requiere tarjetas de expansión M.2 NVMe adicionales para admitir RAID 10

USB

– 1 x USB 3.2 Gen2 Tipo-C (Frontal)

– 1 x USB 3.2 Gen1 Tipo-C (Trasero)

– 6 x USB 3.2 Gen1 Tipo-A (2 traseros, 4 delanteros)

– 8 x USB 2.0 (4 traseros, 4 delanteros)

*Todos los puertos USB admiten protección ESD

conector

– 1 encabezado SPI TPM

– 1 x LED de alimentación y cabezal de altavoz

– 1 conector de ventilador de CPU (4 pines)*

– 3 x Conectores de ventilador de bomba de agua/chasis (4 pines) (Control de velocidad de ventilador inteligente)**

– 1 conector de alimentación ATX de 24 pines

– 1 conector de alimentación de 12 V de 8 pines.

– 1 x conector de audio del panel frontal

– 1 x conector Thunderbolt™ AIC (5 pines) (compatible con tarjeta ASRock Thunderbolt™ 4 AIC)

– 2 cabezales USB 2.0 (admite 4 puertos USB 2.0)

– 2 cabezales USB 3.2 Gen1 (admite 4 puertos USB 3.2 Gen1)

– 1 x Encabezado del panel frontal tipo C USB 3.2 Gen2

*CPU_FAN1 admite la potencia del ventilador hasta 1A (12W).

**CHA_FAN1~3/WP admite la potencia del ventilador hasta 2A (24W).

CHA_FAN1~3/WP puede detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

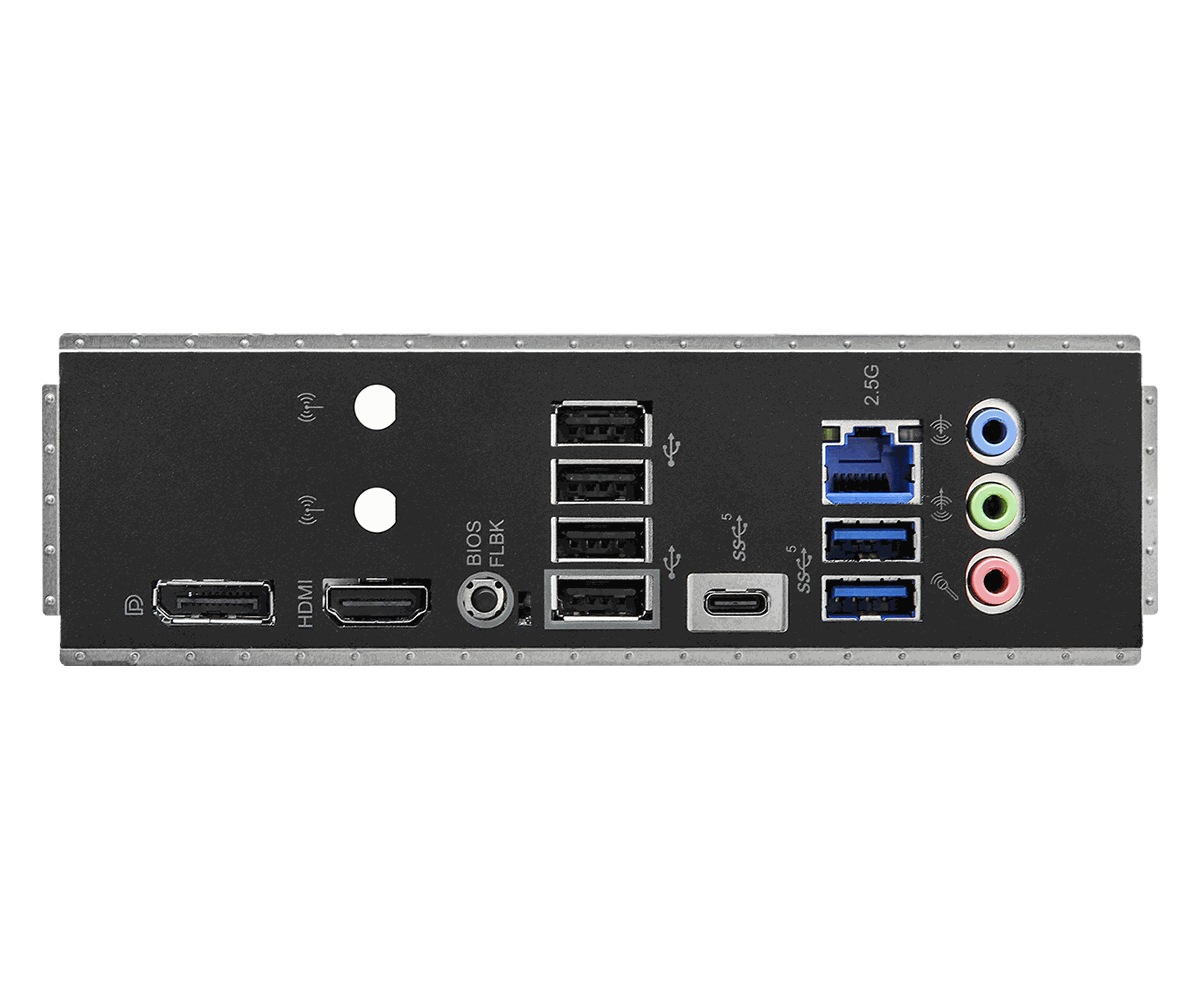

E/S del panel posterior

– 2 puntos de montaje de antena

– 1 puerto HDMI

– 1 x DisplayPort 1.4

– 1 puerto USB 3.2 Gen1 tipo C

– 2 puertos USB 3.2 Gen1 tipo A

– 4 puertos USB 2.0

– 1 puerto LAN RJ-45

– 1 x botón de retroceso del BIOS

– Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Software y UEFI

Software

– Utilidad de placa base ASRock (A-Tuning)

– Software ASRock Dragon 2.5G LAN*

UEFI

-ASRock Full HD UEFI

– Instalador de controlador automático ASRock

– Flash instantáneo ASRock

*Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.

Accesorios

– 1 manual de usuario

– 2 cables de datos SATA

– 2 x Tornillos para Zócalos M.2

Factor de forma

– Factor de forma Micro ATX: 9,6 pulgadas x 8,9 pulgadas, 24,4 cm x 22,6 cm

– PCB de cobre de 2oz

sistema operativo

– Microsoft® Windows® 10 de 64 bits / 11 de 64 bits

Certificaciones

-FCC CE

– Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)
